Comment mesurer une chenille en caoutchouc ?
Les dimensions d’une chenille en caoutchouc

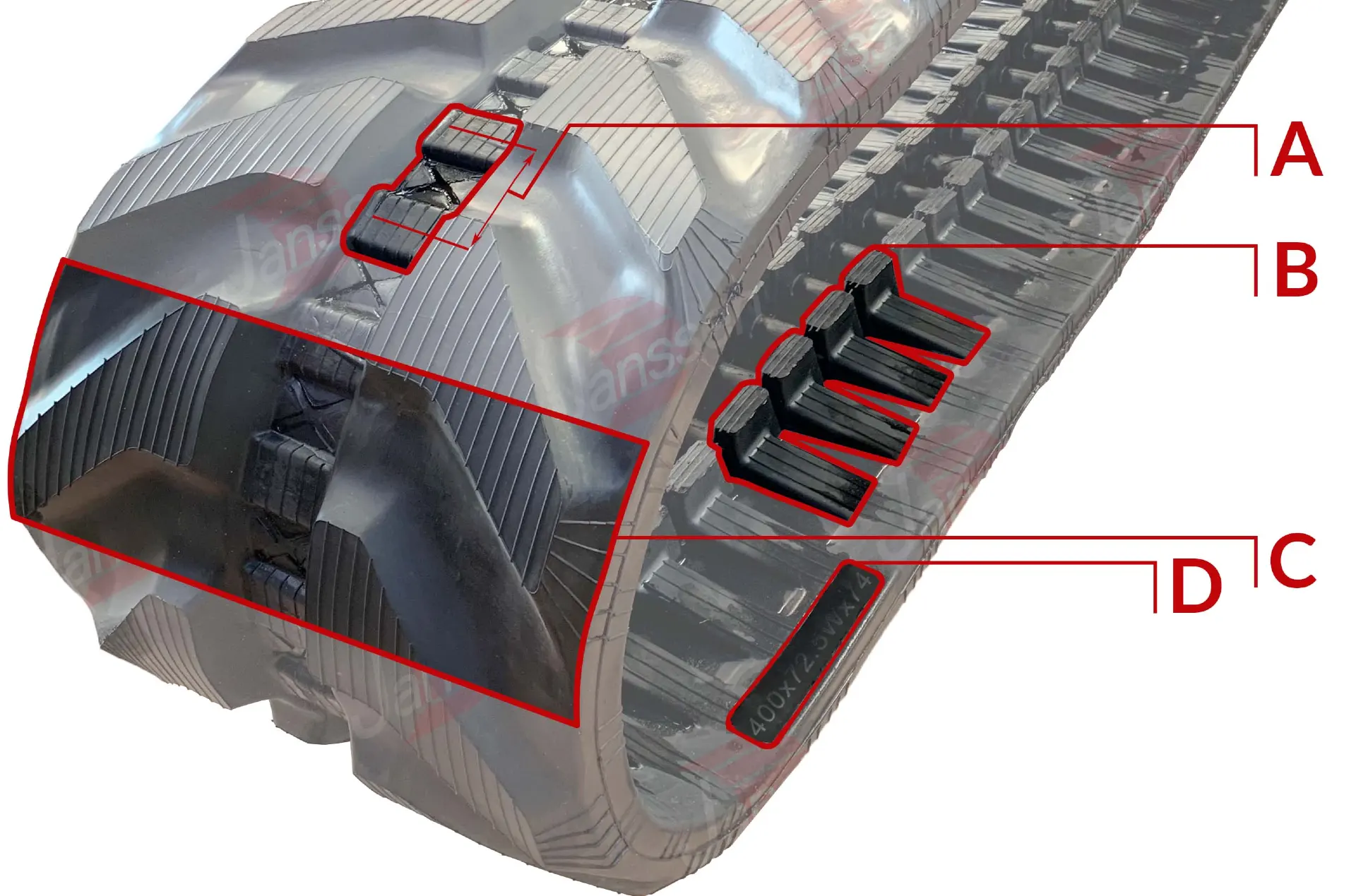

Avant de répondre à la question comment mesurer une chenille en caoutchouc, il faut savoir que chaque chenille en caoutchouc est identifiée à l’aide des 3 paramètres C x A x B, où :
- C = Largeur de la chenille en caoutchouc
- A = Le pas de la chenille en caoutchouc
- B = Le nombre de maillons/éléments/ergots

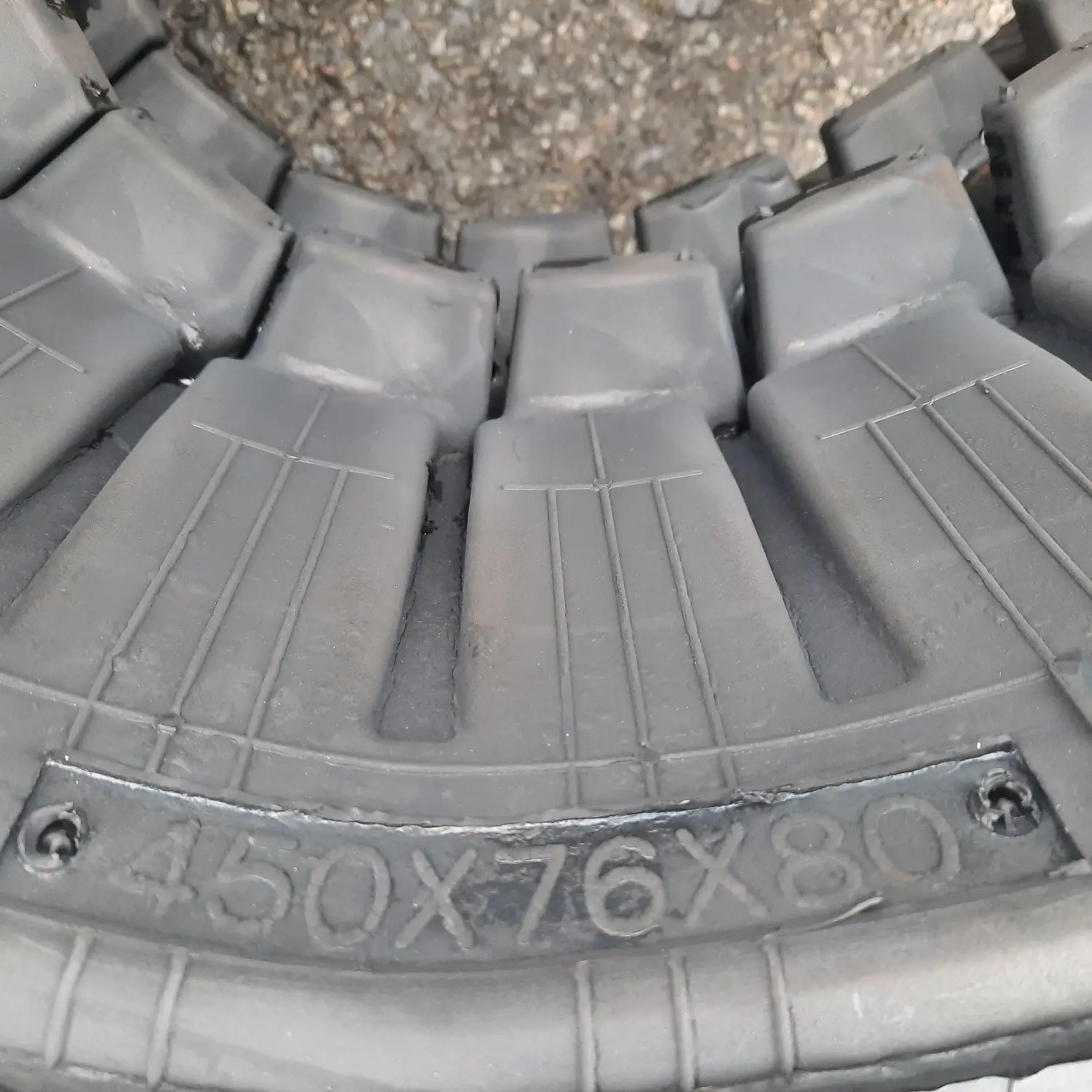

En général, ces dimensions sont indiquées sur la surface intérieure de la chenille en caoutchouc (D). Les dimensions C et A sont toujours exprimées en millimètres (mm). Lorsque vous recherchez les dimensions sur la chenille en caoutchouc, il est bon de savoir que vous pouvez également trouver d’autres numéros tels que : un numéro de série, un numéro de production, un numéro de pièce,… Il est donc important d’être sûr de ce que l’on recherche. Pour distinguer les différents numéros, nous donnons un exemple des dimensions d’une chenille sur l’image suivante. Notez le schéma où les 3 paramètres sont séparés par la lettre « X ». La taille de la chenille illustrée ici est donc 450x76x84.
Mesurer et identifier une chenille en caoutchouc
Dans les étapes suivantes, nous répondons à la question « Comment mesurer une chenille en caoutchouc ?
Étape 1 – La largeur de la chenille :

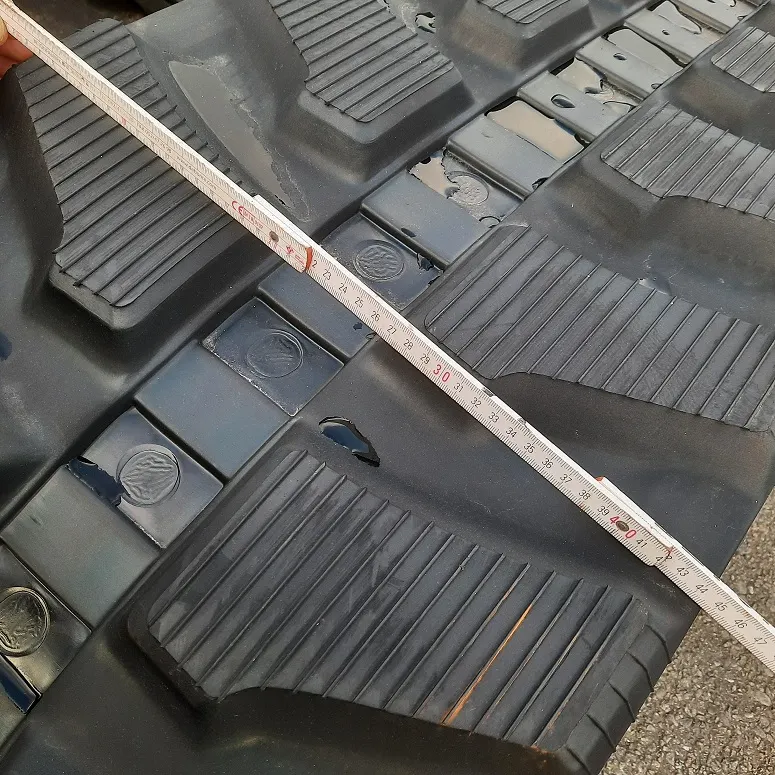

La largeur de la chenille en caoutchouc est simplement mesurée à l’aide d’une règle, comme indiqué sur l’image. Dans cet exemple, nous mesurons 450 mm.
Étape 2 – Le pas :

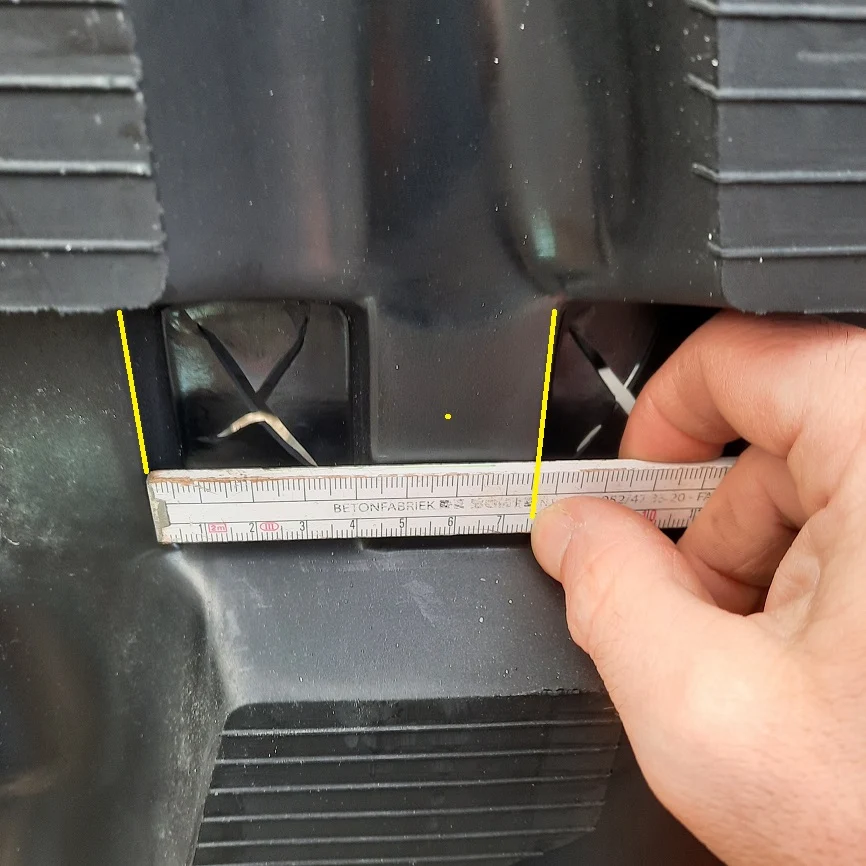

Pour mesurer le pas d’une chenille en caoutchouc, l’on place une règle sur une partie d’un maillon et l’on mesure la distance jusqu’à la même partie du maillon qui suit. Dans la dimension suivante, nous mesurons donc : 76 mm.
Étape 3 – Le nombre de maillons :

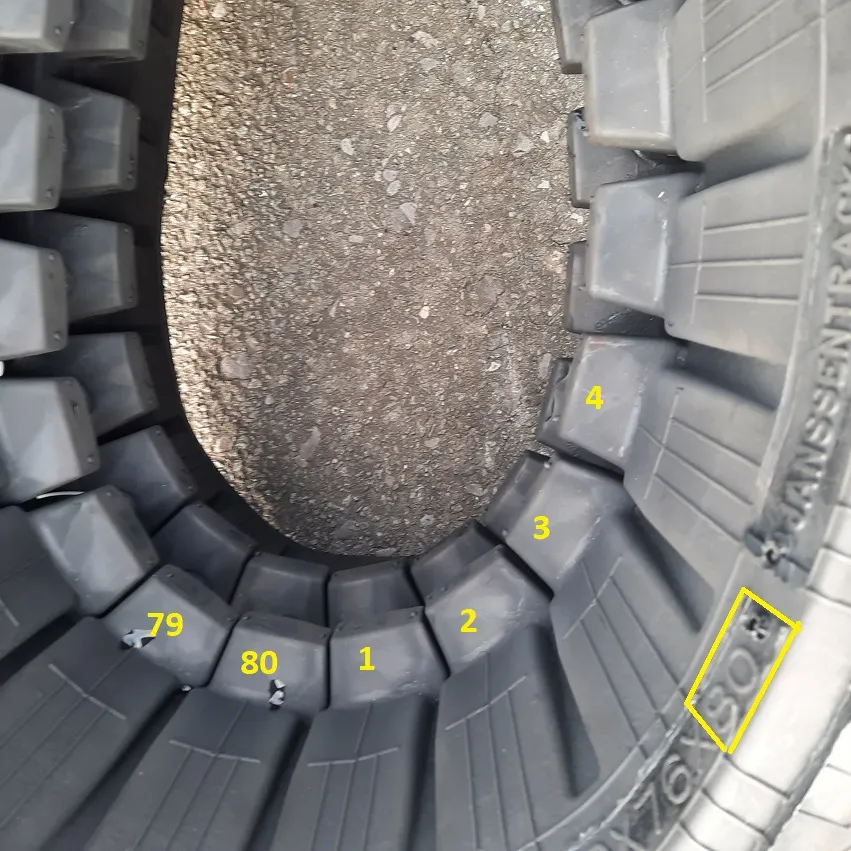

Enfin, nous comptons le nombre de maillons / ergots de la chenille en caoutchouc. Il suffit de numéroter les maillons un par un. Dans l’exemple, nous obtenons 80 maillons.
